Πατήστε πάνω σε οποιαδήποτε εικόνα για μεγέθυνση



      Share:
  • Κωδικός είδους: RESISTOR/ΑΝΤΙΣΤΑΣΗ
  • Διαθεσιμότητα: Διαθέσιμο
    Σημαντικό: Για παραλαβή από το κατάστημά μας θα πρέπει πρώτα να επικοινωνήσετε τηλεφωνικά μαζί μας προς αποφυγή οποιασδήποτε ταλαιπωρίας.
0,01€ 0.01
Τιμές με Φ.Π.Α
Αγορά Wishlist Σύγκριση
Το προϊόν προστέθηκε με επιτυχία στο καλάθι
Περιγραφή είδους

Ο αντιστάτης είναι ένα ηλεκτρολογικό/ηλεκτρονικό εξάρτημα το οποίο χρησιμοποιείται σε διάφορα κυκλώματα για τον έλεγχο της ροής του ρεύματος. Ο αντιστάτης μερικές φορές λέγεται και ηλεκτρική αντίσταση, αν και ηλεκτρική αντίσταση είναι ένα φαινόμενο. Συχνές συνδεσμολογίες αντιστατών που συναντά κανείς στα ηλεκτρικά ή ηλεκτρονικά κυκλώματα είναι η σύνδεση αντιστάσεων σε σειρά και η σύνδεση αντιστάσεων παράλληλα. Η πρώτη συνδεσμολογία ονομάζεται διαιρέτης τάσης, ενώ η δεύτερη ονομάζεται διαιρέτης ρεύματος.

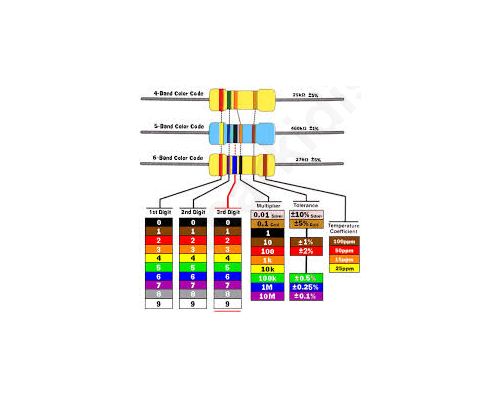

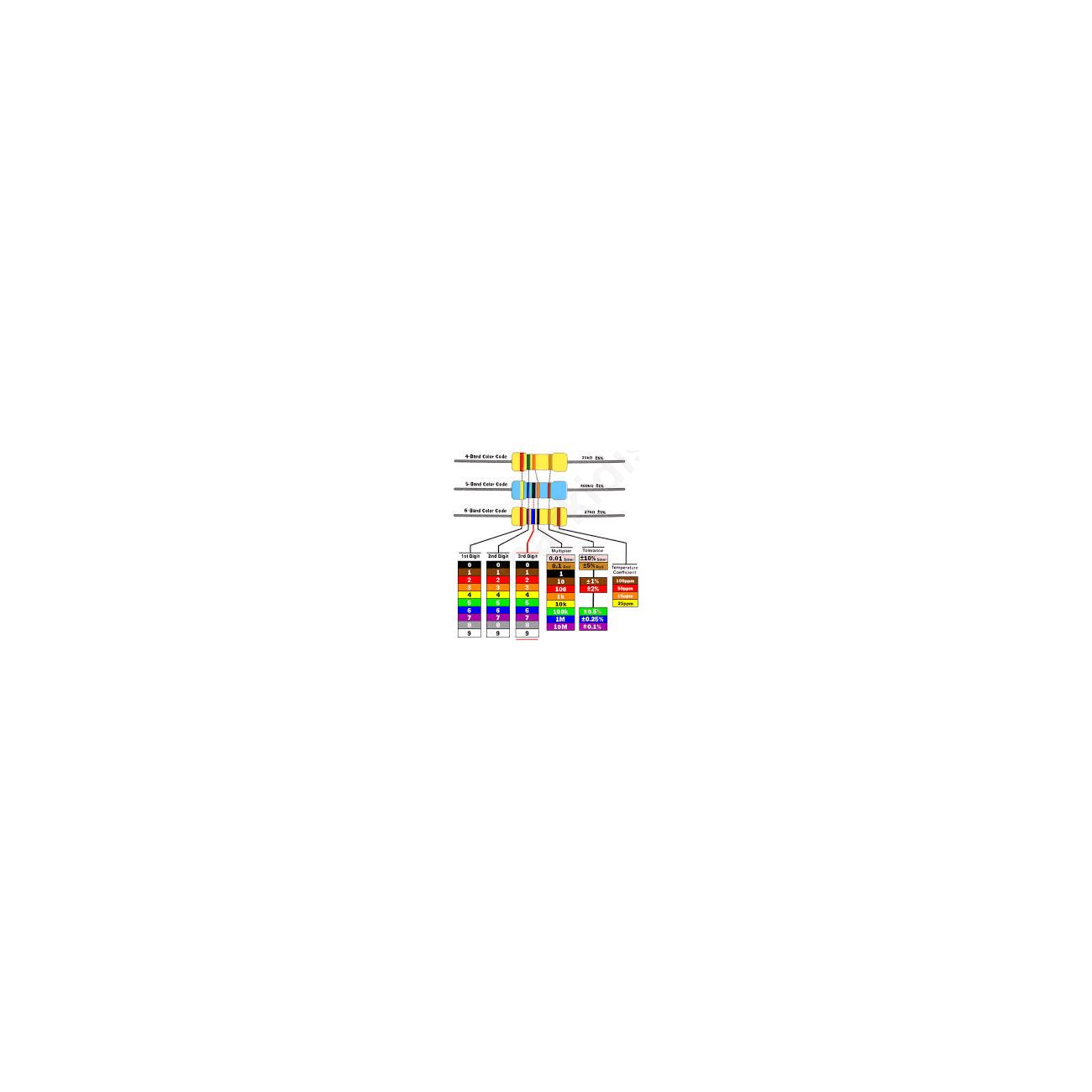

Ο Χρωματικός Κώδικας

Στον παρακάτω πίνακα παρουσιάζονται οι τιμές που αντιστοιχούν σε κάθε χρώμα σύμφωνα με το πρότυπο IEC 60062 ed5.0 της Διεθνούς Επιτροπής Ηλεκτροτεχνιτών (EIA - International Electrotechnical Commission) [5] [6]:

Χρωματικός Κώδικας 4 λωρίδων σε ηλεκτρική αντίσταση. Τα συγκεκριμένα χρώματα δείχνουν αντίσταση 2,7 MΩ (το κόκκινο και το μοβ δίνουν το ψηφίο 27 ενώ η τρίτη γραμμή που είναι πράσινη δίνει πολλαπλασιαστή 100.000 άρα: 27 * 100.000 = 2.700.000 Ω ή 2,7 MΩ και με 5% αντοχή (4 γραμμή είναι χρυσαφί).
Χρώμα 1η λωρίδα 2η λωρίδα 3η λωρίδα
(πολλαπλασιαστής)
4η λωρίδα (ανοχή) Θερμικός συντελεστής
Μαύρο 0 0 ×100
καφέ 1 1 ×101 ±1% (F) 100 ppm
Κόκκινο 2 2 ×102 ±2% (G) 50 ppm
Πορτοκαλί 3 3 ×103   15 ppm
Κίτρινο 4 4 ×104   25 ppm
Πράσινο 5 5 ×105 ±0.5% (D)
Μπλε 6 6 ×106 ±0.25% (C)
Μοβ 7 7 ×107 ±0.1% (B)
Γκρι 8 8 ×108 ±0.05% (A)
Λευκό 9 9 ×109
Χρυσαφί     ×0.1 ±5% (J)
Ασημί     ×0.01 ±10% (K)
Κανένα       ±20% (M)
